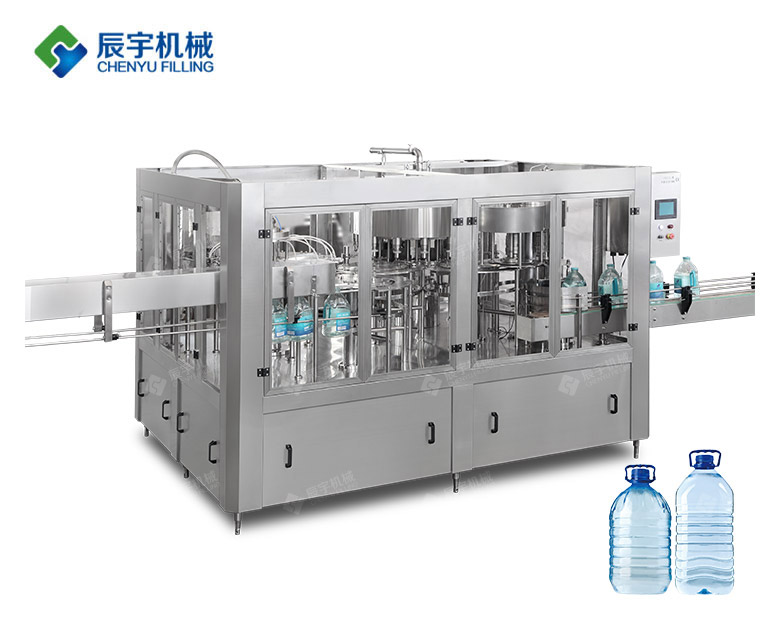

CGF16-16-5 旋轉式大桶水灌裝生產線（5L）
產品概述
大桶水灌裝生產線適用于3-10L純凈水、飲用水、山泉水的生產，在一機上實現沖瓶、灌裝、封蓋。大桶水灌裝機采用壓力定液面灌裝原理，灌裝速度快，液面控制穩，無滴漏現象。
產品視頻
產品介紹
大桶水灌裝生產線適用于3-10L純凈水、飲用水、山泉水的生產，在一機上實現沖瓶、灌裝、封蓋。大桶水灌裝機采用壓力定液面灌裝原理，灌裝速度快，液面控制穩，無滴漏現象。大桶水灌裝設備設有完善的過載保護裝置，能有效保護機器及操作者的安全。大桶水灌裝生產線采用高效的理蓋系統，有完善的喂蓋及保護裝置。
大桶水灌裝設備具有結構緊湊，控制系統完善，操作方便，自動化程度高等特點，采用風送道與進瓶撥輪直連技術，取消了進瓶螺桿及輸送鏈，變換瓶型簡單容易。瓶子通過風送道進入機器后，由進瓶鋼撥輪（卡瓶頸方式）直接送至沖瓶機沖洗，操作采用先進的觸摸屏控制，可實現人機對話。
設備細節

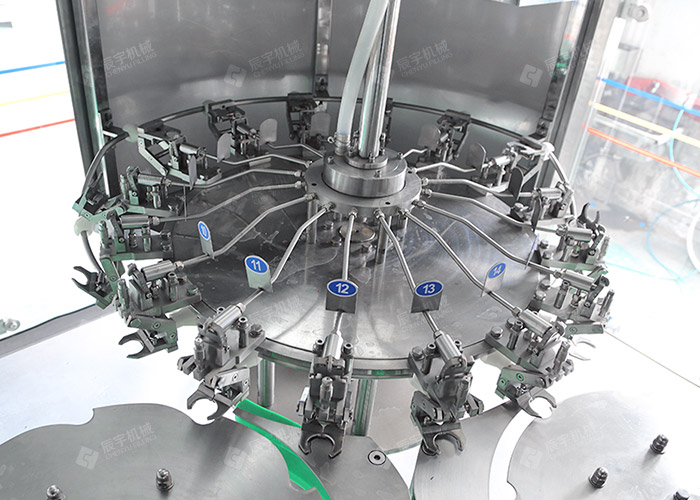

沖洗部分
1.進入瓶道的是與瓶刻度盤直接連接的空氣輸送裝置2.所有304/316不銹鋼清洗頭，噴水式注水設計，節約用水，更清潔
3.304/316不銹鋼夾持器，帶塑料墊，確保清洗過程中瓶子碰撞小
4.304/316不銹鋼清洗泵，使機器更耐用

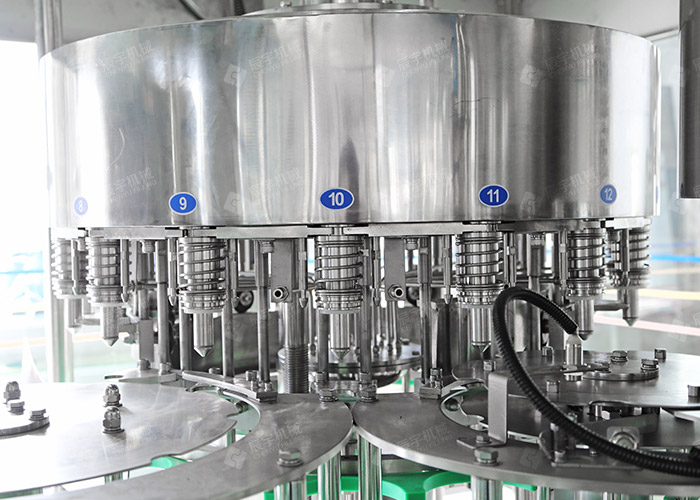

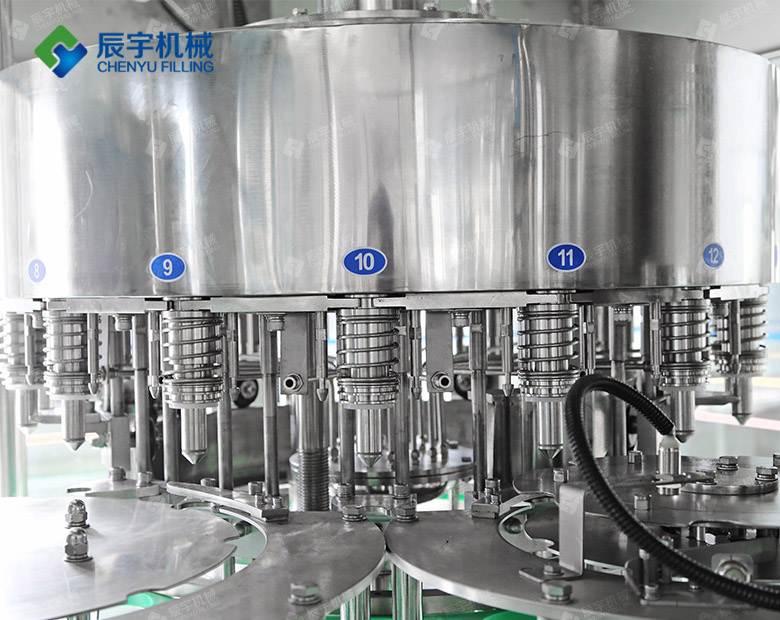

灌裝部分
1.304/316不銹鋼高精度灌裝噴嘴2.灌裝量可微調，灌裝后液位相同
3.所有304/316不銹鋼接觸部件和液體罐，精細拋光，無死角，易于清潔
4.304/316不銹鋼加注泵

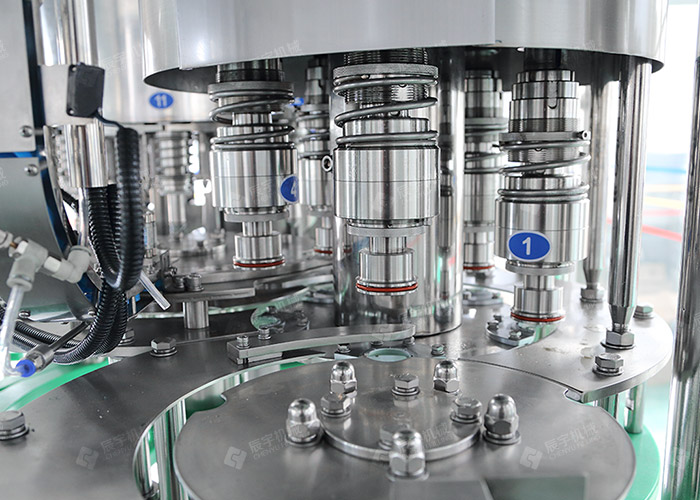

旋蓋部分
1.放置和加蓋系統，電磁加蓋頭，具有卸料功能，確保加蓋過程中瓶子碰撞小2.所有304/316不銹鋼結構
3.無瓶無蓋
4.缺瓶時自動停止
5.封口效果穩定可靠，不合格率≤0.2%
技術參數
| 型號 | CGF 9-9-4 | CGF 12-12-4 | CGF 16-16-5 | CGF 20-20-5 | CGF 24-24-6 | ||||
| 生產能力5000ml（B/H） | 1000 | 1000-1500 | 1500-2000 | 2000-2500 | 3000-4000 | ||||
| 灌裝精度 | ≤±5mm(液面定位) | ||||||||
| 適用瓶型 | 圓形或方形 | ||||||||
| 聚脂瓶規格 | 瓶徑Ф120～Ф200 瓶高250mm～400mm | ||||||||
| 適用蓋型 | 塑料螺紋蓋 | ||||||||
| 沖瓶用水壓(MPa) | 0.2～0.25 | ||||||||
| 沖瓶用水量(Kg/h) | 700 | 800 | 1500 | 1800 | 2500 | ||||
| 氣源壓力(MPa) | 0.4 | ||||||||
| 耗氣量(m3/min) | 0.3 | 0.3 | 0.4 | 0.4 | 0.5 | ||||
| 總功率(Kw) | 3.3 | 3.8 | 4 | 4.2 | 5.6 | ||||
| 外形尺寸(L×W×H)(mm) | 2350×1900×2350 | 2500×2000×2400 | 2600×2200×2400 | 3500×2500×2400 | 4000×2850×2400 | ||||
| 總重量(Kg) | 3000 | 3500 | 4000 | 5000 | 6500 | ||||
